| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YIGAN |
| إصدار الشهادات: | CE |
| رقم الموديل: | KJG |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | معبأة في الفيلم أولاً ، ثم معززة بعلبة خشبية للتغليف الخارجي |
| وقت التسليم: | 20 يوم عمل بعد استلام المبلغ الخاص بك |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 20 مجموعة |
| اسم المنتج: | مجفف التجفيف المقدس / معدات التجفيف الصناعي | تطبيق: | معالجة مياه الصرف الصحي |
|---|---|---|---|
| وضع التدفئة: | السترة | موارد التدفئة: | البخار والزيت |
| نوع العمل: | مستمر | خاصية: | قدس |
| إبراز: | فرن التجفيف الصناعي,مجفف الأسطوانة الدوارة |
||

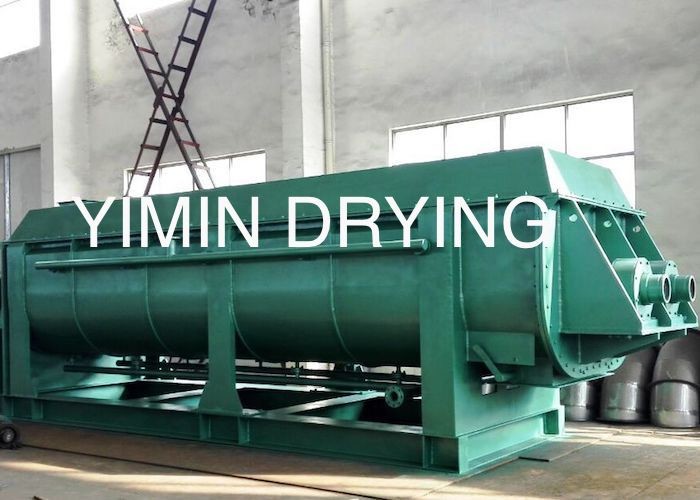

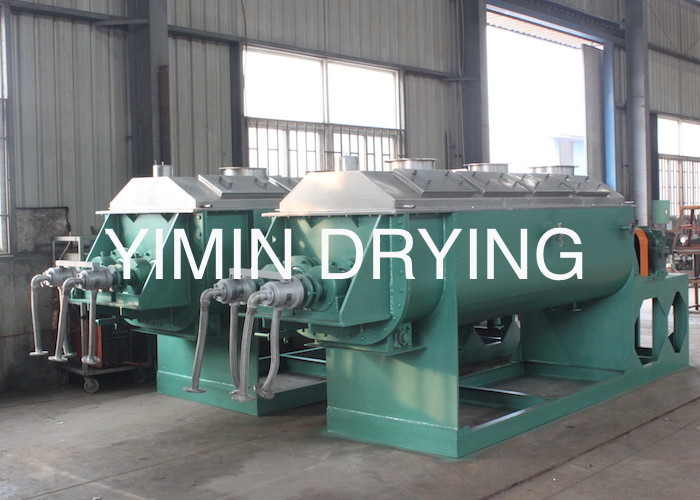

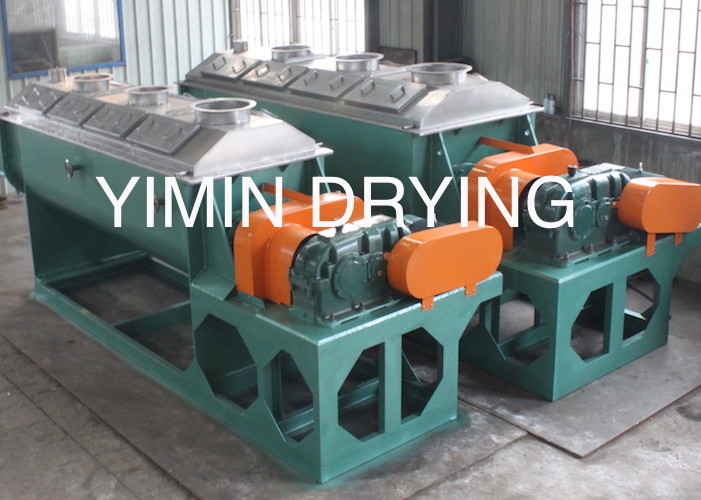

KJG series Hallow Blade Paddle Dryer لمعالجة مياه الصرف الصحي
معالجة مياه الصرف الصحي معدات التجفيف الصناعية مجوف مجداف دوار سلسلة KJG
وصف

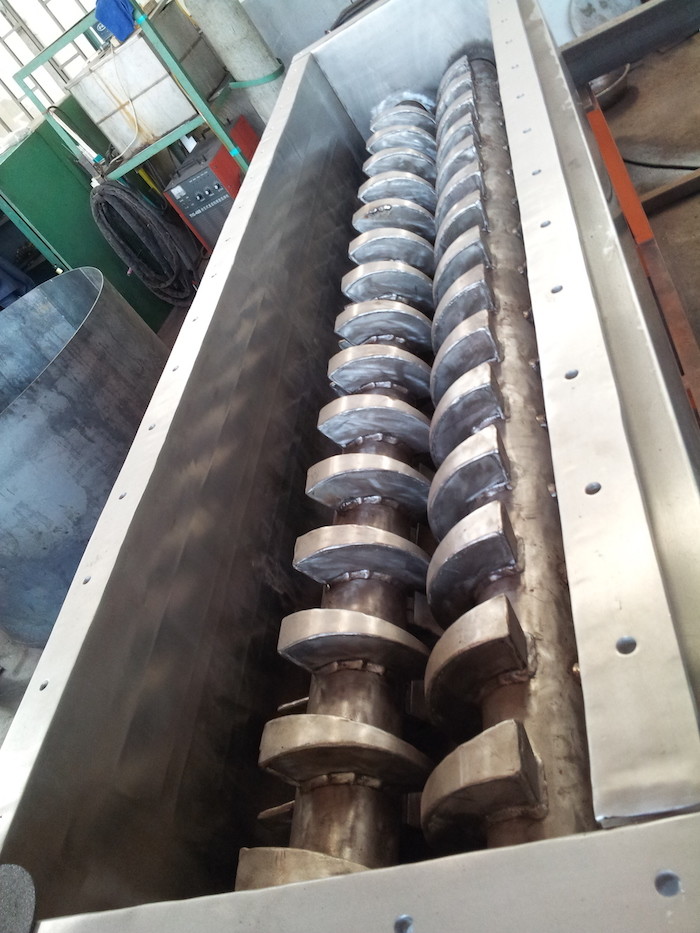

أعمدة الدوران المزدوجة مع المجاذيف الفريدة المجوفة المتشابكة على شكل إسفين تنتج خلطًا حميمًا ، وتحسن نقل الحرارة ، وتوفر ميزة التنظيف الذاتييتم تحقيق مساحة كبيرة لنقل الحرارة إلى نسبة الحجم عن طريق استخدام المجاذيف المجوفة والوعاء المغلف ، والذي يتدفق من خلاله وسيط التسخين.والنتيجة هي آلة مدمجة تتسم بالكفاءة مع متطلبات مساحة أقل وتكلفة تركيب أقل.
المميزات
تكلفة تشغيل منخفضة
- سهل تنفيذه
- يتطلب أقل قدر من الاهتمام
- أدوات بسيطة لمراقبة العملية
- كفاءة عالية
- انخفاض حجم الغازات المنبعثة
المعايير الفنية
| نموذج | JYG3 | JYG9 | JYG13 | جي واي جي 18 | جيغ 29 | JYG41 | JYG52 | جيغ 68 | JYG81 | جيغ 95 | JYG110 |
| منطقة الحرارة (م2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| الحجم الفعال (م3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| نطاق السرعة (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| قوة (كيلوواط) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| widethA (مم) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| العرض الإجمالي ب (مم) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| الطول C (مم) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| الطول الإجمالي د (مم) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| مسافة الداخل والخارج E (مم) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| ارتفاع المركز F (مم) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| الارتفاع الكلي ح (مم) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
تكلفة صيانة منخفضة
- مصممة لعزم دوران عالٍ وسرعة تشغيل منخفضة
- تصميم متين بسيط لصيانة سهلة ومنخفضة
- لا توجد أجزاء داخلية للتعديل أو الصيانة
- لا يوجد اتصال بين المعدن والمعدن
- تم تصميم الأعمدة ومحامل كتلة الوسادة ومكونات المحرك لضمان عمر طويل في ظل الظروف المعاكسة ، مما يضمن السلامة الميكانيكية طويلة المدى
- يدعم الإطار القوي محامل كتلة الوسادة المنقسمة
- علب حشو منزوعة الشحوم.تصاميم الختم البديلة متاحة
تكلفة تركيب منخفضة
- مصمم بهيكل مضغوط
- نظام الغازات الصغيرة
- إزالة العمود الرأسي يقلل من متطلبات حجم المبنى
مبدأ العمل
KJG series Hallow Blade Paddle Dryer لمعالجة مياه الصرف الصحيله جدار معدني يفصل كتلة العملية عن مصدر الحرارة (بخار أو زيت ساخن).يتم الحصول على كفاءة حرارية عالية لأن الحرارة من الوسط الحراري تذهب مباشرة إلى كتلة العملية.عندما تتلامس المادة مع المواد المسخنة والمحرِّكات ، يتم تسخين كتلة العملية عن طريق التوصيل.مع مجفف معزول ، يتم فقدان القليل جدًا من الحرارة.لتتبخر1 كغم من الماء يتطلب فقط حوالي 1.2 كجم من البخار لمواد الطين.غاز العادم ضئيل وعند درجة حرارة منخفضة.لذلك ، فإن حجم الغاز غير القابل للتكثيف من المجفف ، والذي قد يتطلب معالجة ، يكون ضئيلاً.
KJG series Hallow Blade Paddle Dryer لمعالجة مياه الصرف الصحيهو جهاز غير مباشر لنقل الحرارة يستخدم درجة عالية من التقليب الميكانيكي لتعزيز التلامس مع المنتج الجاري تجفيفه.يتم تعظيم معدلات التبخر لكل قدم مربع من سطح نقل الحرارة من خلال المجاذيف ذاتية التنظيف وتأثير الخلط.تولد حركة مادة العملية بين الأسطح المائلة للمجاديف الدوارة على شكل إسفين قوى قص ، والتي تنظف أسطح المجذاف وتزيد من الموصلية.تعمل الأعمدة الدوارة العكسية على تحريك المواد بعيدًا عن الجدران وتنظيف الجدران عن طريق علامة التبويب الموجودة على كل مجداف.ينتج عن هذا معدلات نقل حرارة أعلى من تصميمات القرص أو العمود المفرد.
تخلق المجاذيف ذات الشكل الإسفيني والتشابك بين المحرضين المزدوجين تأثير خلط موضعي حول المضرب.يسمح هذا لمزيد من الجسيمات الفردية في السرير بالتعرض مباشرة لسطح نقل الحرارة ، وبالتالي زيادة معدل نقل الحرارة ، مما يسمح باستخدام معدات أصغر.
مصادر الحرارة (درجة الحرارة عند 180℃ - 250℃)
التسخين بالبخار
يدخل البخار إلى العمود المجوف من خلال مفصل دوار ويتم توزيعه بالتساوي على جميع المجاديف.تتم إزالة المكثفات مع كل ثورة.
التسخين بالزيت الساخن (السائل الحراري)
يدخل الزيت الساخن (السائل الحراري) ويخرج من العمود المجوف عبر مفصل دوار.يدفع الضغط من مضخة الإمداد السائل عبر المجاديف المجوفة.
